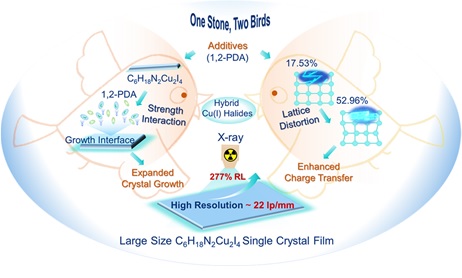

X射线成像技术在疾病诊断、安全检测等方面得到了广泛的应用。闪烁体是X射线成像技术的核心部件。过去几十年间，技术的进步催生了多种闪烁体的出现，包括无机闪烁体和有机闪烁体，它们已在X射线成像中得到广泛应用。近年来，溶液可处理的离子型有机Cu(I)基卤化物在X射线闪烁体成像领域展现出巨大的应用潜力。然而，该类材料的进一步应用面临巨大挑战。在此，居佃兴副教授针对离子型有机Cu(I)基卤化物闪烁体面临的两大挑战展开研究：一是金属与配体之间的电荷转移不足，导致发光效率受限；二是晶体生长的各向异性，使得大面积单晶闪烁屏难以制备。在理论计算的指导下，我们提出一种“一石二鸟”的分子策略，在C₆H₁₈N₂Cu₂I₄体系中引入中性的1,2-丙二胺（1,2-PDA）作为双重功能添加剂。系统的机理研究表明，1,2-PDA不仅增强了有机配体（C6H18N22⁺）与铜(I)卤化物簇之间的离子相互作用，促进了晶体界面处的定向聚集，还在缺陷掺入时诱导晶格显著变形，从而增强了电子-声子耦合，提升了自俘获激子（STE）的发射效率。得益于上述机制，材料的光致发光量子产率（PLQY）提高了3倍（从17.53%提升至52.96%），辐射发光强度也增强了2.77倍。此外，我们成功制备出大面积单晶薄膜（约10 × 7 × 0.31 mm3），其X射线成像分辨率达到22.3 lp·mm⁻¹的优异水平。该方法可广泛适用于多种混合金属卤化物体系，在提升晶体维度与闪烁性能的同时，也为高性能辐射探测材料建立了一套通用的分子设计准则。相关成果以“Boosting Crystal Growth and Radioluminescence in Hybrid Cu(I) Halide Scintillators via Additive-Strengthened Ionic and Electron-Phonon Interactions”为题发表在国际知名期刊《Angewandte Chemie International Edition》上，并被选为“Hot Paper”。（Angew. Chem. Int. Ed. 2025, e25951doi.org/10.1002/anie.202525951）。居佃兴副教授和李慧芳教授为通讯作者，青岛科技大学为唯一通讯单位。
上述研究获得国家自然科学基金、山东省自然科学基金等项目的资助。
